發動機渦輪工作在高溫、高速旋轉條件下，渦輪盤與葉片之間產生的離心力很大，因此對盤與葉片之間的連接要求很高。而在渦輪盤機械加工中，工作量zui大、難度zui高的是渦輪輪盤榫槽的加工。榫槽的精度要求非常高、尺寸公差要求很嚴格，榫槽型面的表面質量要求也很高。特別是近幾年新型槽型不斷增加，原拉刀的設計方法已滿足不了需求，針對異形的榫槽需采取特殊的拉削方案。如某級渦輪盤由于直徑較大，需在外徑上拉削加工數百個特型榫槽，為確保渦輪盤每個榫槽與葉片的裝配精度，使發動機推力不受影響，需研究制定特型榫槽*拉削設計方案，以滿足科研生產需求，延長拉刀使用壽命，提高生產效率。
　　
　　零件概述
　　
　　1零件特型榫槽結構
　　
　　被拉削零件材料為GH4169鎳基變形高溫合金，型面精度要求非常高，工作面輪廓度很嚴。被加工零件槽型見圖1所示。
　　
　　在渦輪盤直徑φ700mm的外圓上連續拉削160多個槽，拉削榫槽數量多，槽口小，型腔大，型腔寬度大約是槽口寬度的2倍。拉削長度：10mm；拉削深度：7mm。若按常規設計型腔開槽拉刀，拉刀的強度受制約，無法實現拉削加工成型。
　　
　　2零件材料理化性能分析
　　
　　零件材料為GH4169鎳基變形高溫合金，其主要化學成分和鍛件性能如表1、表2所示。



　　
　　該材料主要特點是具有良好的高溫性能，在切削時塑性變形功大，切削力大，導熱性差，切削區溫度高，加工硬化嚴重，易造成切削粘刀，形成積屑瘤，加快刀具磨損，使刀具壽命降低，影響加工表面質量及精度[1]。
　　
　　拉刀設計方案及拉削方式
　　
　　在金屬拉削加工過程中，拉刀切削部分的工作條件往往是十分惡劣的。它不但要承受很大的拉削抗力和很高的切削溫度，而且還要經受沖擊載荷和機械摩擦[2]。因此對拉刀提出更嚴格的要求。
　　
　　1拉刀設計方案
　　
　　拉刀設計中zui重要的是確定拉削方案，它將直接影響拉刀的結構、拉刀制造的工藝性、拉削后的精度和光潔度、拉刀的耐用度和生產率的高低。
　　
　　1.1方案一：?jiǎn)蚊纨X拉削
　　
　　零件槽口寬3.7mm，粗開槽刀給精拉刀單面留較小的拉削余量，那么粗拉削槽口寬3.5mm，開槽刀側面有側隙角，因此開到槽底寬為3.1mm，剖面線為型腔拉削部分，單面拉削余量大約2mm，如圖2所示。
　　
　　前面說過槽底開槽寬3.1mm，考慮拉削時留有空刀，粗拉型腔時拉刀寬取2.8mm，在此寬度上要開刀齒容屑槽深1.5mm，刀體厚只有1.3mm,采用單面拉削，即先拉左邊槽，再拉右邊槽，沿P方向橫向進刀，由于單面拉削受力不均，產生“讓刀”，拉削余量大，無法實現拉削成型，如圖3所示。
　　
　　1.2方案二：雙面開錯齒拉削
　　

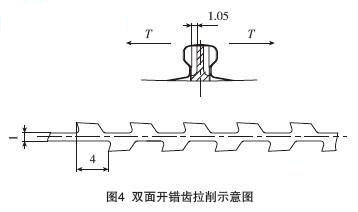

　　兩面沿橫向T方向同時進刀拉削，雖然受力均勻，刀齒容屑槽深1.05mm，刀體厚只有1mm,容屑系數小，沒有足夠的容屑空間，拉刀強度低，易打刀劃傷零件及生產不安全隱患，重復刃磨使用性差，如圖4所示。
　　
　　雙面開錯齒拉削和偏置前角拉削3種拉削方案，經分析研究確定采用偏置前角拉削方案。
　　
　　1.3方案三：偏置前角拉削
　　
　　采用3把偏置前角拉刀解決了上述前2種方案存在的問題。垂直拉刀底面方向上開拉刀齒距及容屑槽，不但增加拉刀強度，同時增大容屑系數。該方案需要8把拉刀，1~3把開槽拉刀，4~6把偏置前角粗拉齒型拉刀，7~8把精拉齒形拉刀，如圖5所示。
　　
　　2拉削方式
　　
　　在設計拉刀中，拉削方式的優劣將影響到拉刀的結構，拉刀的制造工藝性，拉削后的零件型面的幾何精度、粗糙度以及拉刀調試時間的長短。
　　
　　2.1漸切法
　　
　　粗開槽刀與粗拉齒型刀采用漸切法。這種拉削方式是將拉刀齒形修整，形成每個刀齒兩側表面具有側隙角[3]，這樣給拉刀創造了zui有利的拉削條件，使之減少粘附，減少刀齒與被加工零件型面的摩擦。優點是制造比成形法簡單，齒距小，拉刀長度短，拉刀切削刃有側隙角，減少了拉刀齒側面與被加工表面之間的磨擦，以避免金屬粘符在刀齒兩側副切削刃上，提高了拉刀的耐用度。
　　
　　2.2成形法
　　
　　拉刀每個齒切下的金屬層與被拉削表面zui后型面相似。優點是拉刀定型齒的型面精度決定被拉型面的加工精度，因此容易獲得較高的幾何精度。根據上述原因，確定拉削方式為精刀用成形法，粗拉型面用漸切法。
　　
　　2.3拉削順序的確定
　　
　　由于此槽型面尺寸小，在數控拉床6m長的zui大行程一次完成型面的粗精拉削工作，前半部分安裝粗拉刀（1~6把），后半部分安裝成型精拉刀（7~8把）。目的是消除由于零件材料受拉削力的影響，產生材料的“彈性變形”，如圖6所示。
　　
　　2.4拉削余量分配
　　
　　拉刀余量分配的是否合理直接影響到拉削后零件型面幾何精度、尺寸精度、及表面粗糙度高低，同時拉削余量的大小也是確定拉刀主要尺寸的依據。要留有適當?shù)木嗔?，余量過大，將使拉刀齒數增多，拉刀過長，但余量過小，則精拉不足以消除粗拉時分度誤差造成的偏移以及殘留的刀痕。根據實踐經驗，將粗拉齒刀給成型精刀單面留有一定的余量。
　　
　　拉刀的設計
　　
　　設計開槽刀首先根據型面深度、齒距、齒升量確定拉刀總長，考慮拉刀制造精度，開槽拉刀的長度應≤600mm，粗開槽拉刀3把，刀體25mm×30mm，開槽拉刀參數見表3。


　　
　　粗開齒型刀是完成與zui終精加工型面相似并給精拉削留有適當余量的拉刀，此刀設計是拉削整體設計重要的步驟。精拉余量大，拉削時，拉削力較大，零件型面變形大，零件尺寸精度達不到，不易合格，如果精拉余量留小，由于粗精拉刀裝夾定位誤差及其他原因，易造成精拉余量不足使型號轉接不圓滑，零件表面質量差。根據上述原因分析，粗開齒型拉刀給型面精拉刀單面留適當?shù)睦饔嗔?。這樣定3把粗開齒型拉刀。
　　
　　1（第4~6把）齒型開槽拉刀——偏置前角拉削
　　
　　刀齒是垂直拉刀高度方向開的，刀齒深不受槽寬限制，增加足夠的容屑空間，有效提高拉刀強度，重復刃磨使用性好，延長拉刀使用壽命，如圖7所示。
　　
　　在拉刀設計中，拉刀相鄰兩齒的高度差稱為齒升，一般情況下，齒升方向是垂直拉刀底面或垂直拉刀側面，形成切屑容在容屑槽內，偏置前角齒升方向是與拉刀底面成50°的夾角，左右兩側同時拉削加工，見圖8（a）、（b）所示。圖8（a）為*刀齒型面，進刀量是沿著H′方向進升的，齒升量零點幾mm，在H′進升的同時，H方向也隨著增高，但不切屑（開槽已拉削完），刀寬也隨著加寬，垂直40°方向的尺寸（從*齒到zui后一齒）是變化的，經過十幾個齒的逐漸拉削，圖8（b）為zui后刀齒型面，完成*把拉刀粗開齒型。后2把類同，完成整個型腔粗拉削加工。由于是多刃拉削，刀脖強度差，拉刀須進行強度計算。
　　
　　2拉刀強度驗算
　　
　　拉刀工作時，主要承受拉伸應力，可按下式進行校驗：
　　
　　Fmax÷Amin≤σN/m2[4]，式中，F(xiàn)max為拉刀工作時的zui大拉削力（N）；Amin為拉刀上的危險截面面積；σ為拉刀材料的許用應力（N/m2）。
　　
　　從拉削方案圖中可看出，第5把齒型開槽拉刀所承擔拉削余量較大，需在危險截面處進行強度驗算，拉刀材料為W2Mo9Cr4VCo8（M42）,許用應力σ約35~40kg/mm2,經查資料，單齒單位長度上的拉削力18.6kg/mm。
　　
　　zui大拉削力:Fmax=18.6×5.97144（切削刃總長，mm）×3.275（同時工作齒數）=363.7502676kg；
　　
　　危險截面：Amin=3.3mm×4.23mm=13.959mm；
　　
　　危險截面拉刀強度：
　　
　　Fmax÷Amin=363.7502676kg÷13.959mm2=26.058kg/mm2＜σ=35~40kg/mm2。
　　
　　經過計算可知，危險截面拉刀許用應力僅小于拉刀材料許用應力大約1/3，拉刀強度足夠，可進行設計，如圖9所示。
　　
　　3精刀的設計
　　
　　精刀是zui終零件成型的拉刀，是拉刀設計zui關鍵的部分[5]，設計精拉刀時要考慮如下3方面。
　　
　?。?）能拉削出高質量的型面。在精刀拉削時，精刀是zui后的成型刀具，它的精度高低直接影響到零件的質量，所以精刀要求有較高的設計精度，保證能拉削出合格的零件型面及尺寸精度。
　　
　?。?）拉刀zui大輪廓尺寸的確定。在拉削時，由于零件受到不同方向拉削力的作用，即使*符合零件型面尺寸的拉刀也不一定加工出合格的零件型面，所以設計拉刀時，要根據零件型面不同方向受力情況加一定量的補嘗數值來確定拉刀的設計尺寸。
　　
　　（3）拉刀制造的工藝性。由于精刀是采用成形法拉削，需要對每個齒單獨進行鏟磨，鏟磨時為了不碰傷后邊刀齒，便于砂輪的退出，要增大齒距，刀齒間的距離不能小于12mm。精拉刀第7~8把，齒距取12mm,同時能確保拉刀正常拉削，鏟磨后拉刀切削刃處要有足夠大的拉削后角，使之不產生積屑瘤，如有拉削刃與鏟方向平行，還需要調整鏟磨方向。
　　
　　拉削試驗
　　
　　1選用設備及工藝參數
　　
　　設備：數控高速拉床；
　　
　　拉削速度：1.5m/min；
　　
　　冷卻油:嘉實多。
　　
　　2試驗結果分析與討論
　　
　　特型榫槽拉刀的設計，開槽3把，偏置前角齒型粗拉刀3把，精拉型面2把，經拉削試件，在投影板進行投影放大效果驗證。結果表明：型面轉接圓滑，無接刀痕，表面精度高，滿足設計要求。偏置前角拉刀可重復修磨使用，降低刀具成本。但整個型面投影比槽型zui大型面（單面）大0.02mm，這是在設計中考慮材料的回彈、拉刀的制造與裝夾等誤差，將精拉刀第8把的第二段型面尺寸加大一定量的“補償值”。對于型面（單面）大0.02mm，解決的方法是通過修磨前刃面，使拉刀型面尺寸減小，再拉削投影檢查，直到投影檢查合格。圖10為拉削零件示意圖，在難加工材料直徑φ700mm多的外圓上，連續拉削160多個槽，拉刀刃口鋒利，拉削平穩，安全可靠，加工精度高，拉刀壽命長，生產效率高。
　　
　　試驗表明：對拉削GH4169材料
　　
　　特型榫槽時，槽型淺、小，受拉削力小，彈性變量趨于零，所以在成型精拉刀設計中，不必加大型面尺寸的“補償值”。
　　
　　結束語
　　
　　對特型榫槽的“型腔”拉削，采用偏置前角兩方向齒升拉削去余量，改變了傳統單一方向齒升拉削，解決了型腔大，槽口小，拉屑無法排除及提高拉刀強度疑難問題，從而使拉刀使用安全、可靠，可重復修磨使用，延長了刀具使用壽命，滿足了零件設計精度要求，葉片與榫槽裝配互換性好。
　　
　　該設計的創新點：由于拉刀在拉削過程中，切屑不可能從拉刀的齒間槽排出,而是要全部容納在齒槽中，隨著拉刀移動，將拉屑帶出已加工表面，因此采用偏置前角拉削，有效提高拉刀強度，解決該特型榫槽拉屑排除問題，對容屑槽的設計顯得格外重要。這種新穎的拉刀設計和制造是國內外拉刀領域中的創新，該設計方案有推廣價值。
